4.3 Étape 3 : programmation

4.3.4 Lier les variables

Pour lier les variables, ouvrez un nouveau panneau. Le but est d’afficher les adresses de groupe et un deuxième panneau (bâtiments ou topologie) :

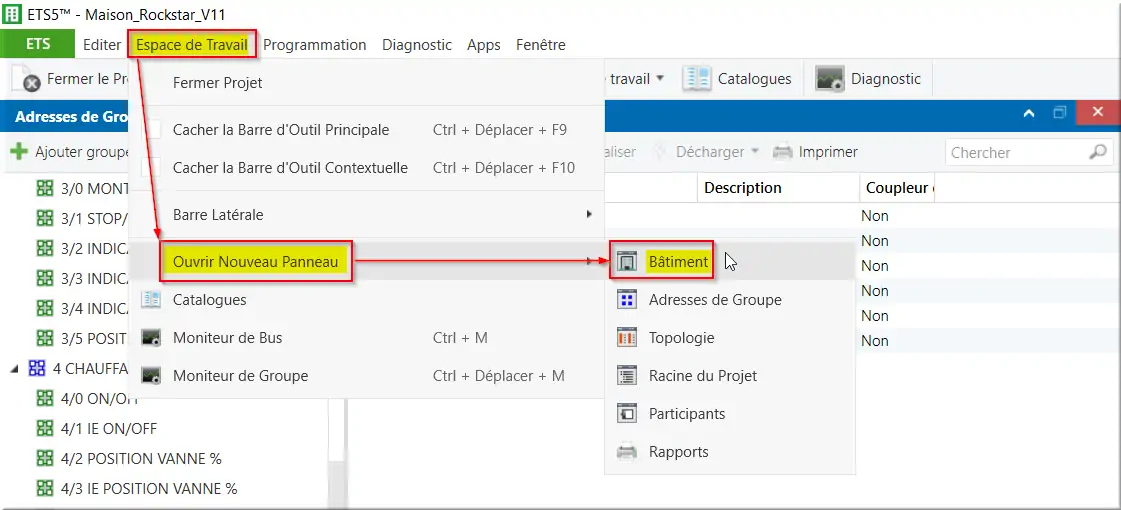

Figure 23 : Onglet Espace de Travail > Ouvrir un nouveau Panneau > Bâtiment

  1. Cliquer sur espace de travail
  2. Sélectionner « ouvrir un nouveau panneau »
  3. Sélectionner « bâtiment »
  4. L’écran est désormais divisé en deux.

Pour lier les variables, il existe deux méthodes :

1. Faire glisser les adresses de groupe dans les différentes variables

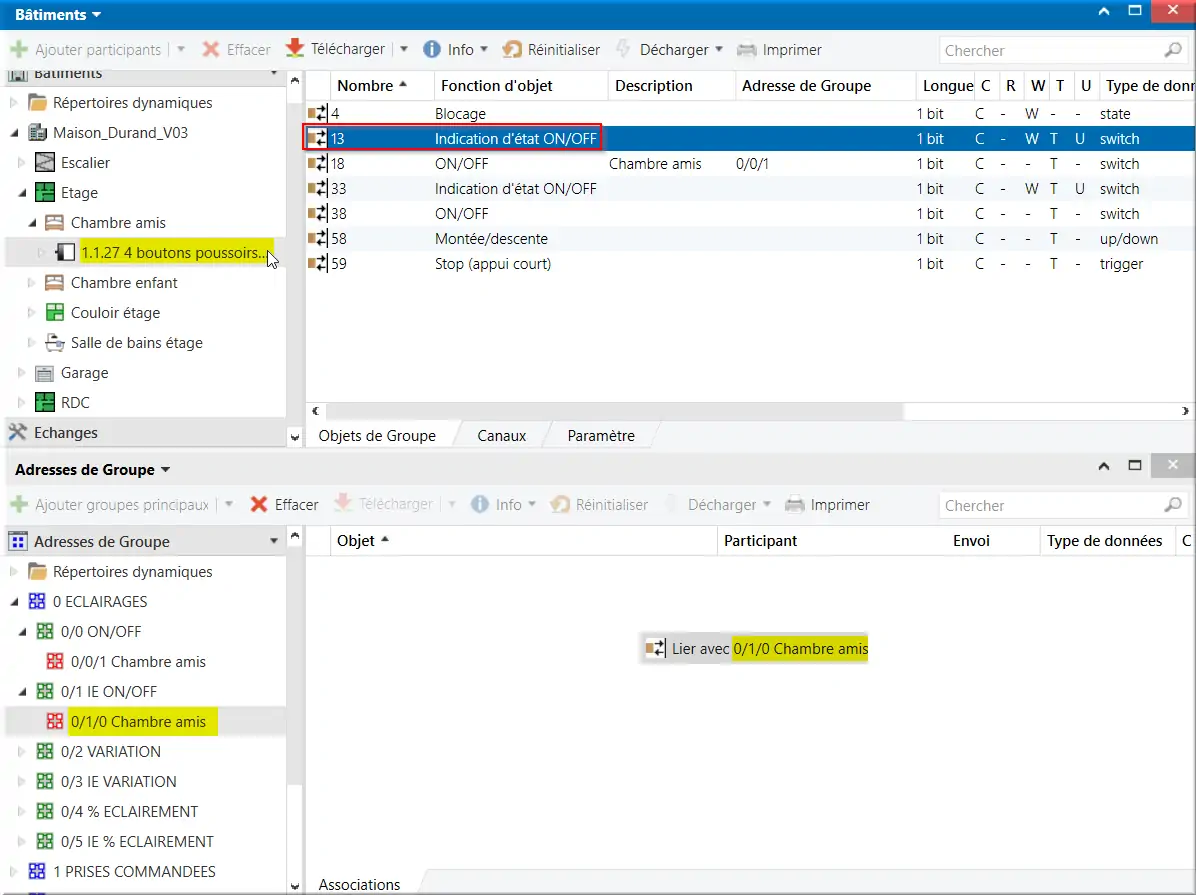

Figure 24 : glisser-déposer des adresses de groupe dans les variables

2. Clic droit « Lier avec… »

Figure 25 : menu Lier avec

Une fenêtre s’ouvre.

3. il faut alors rentrer l’adresse de groupe correspondante (et donc la connaître…).

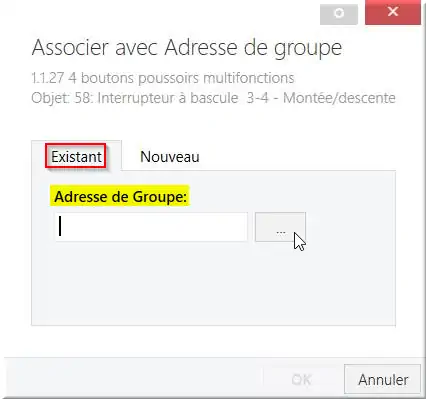

Figure 26 : boîte de dialogue Associer avec Adresse de groupe

Pour délier une variable :

  1. Sélectionner la variable
  2. Clic droit sur la variable
  3. Sélectionner « délier »

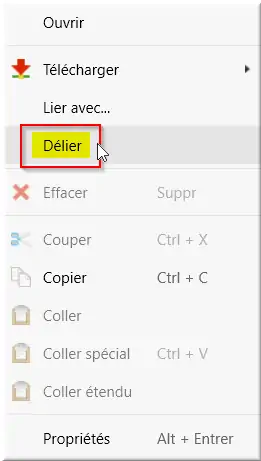

Figure 27 : menu Délier
